Aumente a produtividade da sua fábrica com a Processadora de Barras de Cobre CNC 503U-3-C. Projetada para barramentos de até 16mm de espessura e 200mm de largura, realiza dobra, corte e puncionamento com alta precisão CNC. Ideal para fabricantes de painéis elétricos e quadros de distribuição que buscam eficiência e tecnologia de ponta no setor de metal mecânico. Garanta alta performance na sua linha de produção elétrica.
A 503U-3-C é a processadora 3 em 1 indicada para fábricas que precisam processar barramentos de até 16 mm × 200 mm com posicionamento automático em quatro eixos servo. Ela reúne puncionamento, corte e dobra hidráulica na mesma bancada, com força nominal de 500 kN e furos de Φ4,3 a Φ30 mm. O comprimento de corte é controlado por servo motor e o posicionamento declarado é de 0,2 mm, o que dispensa a marcação prévia da barra. A unidade de dobra usa controle PLC e trabalha com precisão de ±1°. Cada unidade é ajustável de forma independente, o que reduz o tempo de ciclo. Aplicação típica no Brasil: barramentos de quadros de distribuição, QGBT, painéis de média tensão e conexões de transformadores que exigem furação de grande porte.
Valores conforme ficha técnica do modelo. Cada parágrafo é autônomo e informa condição de teste, valor e base de comparação.
Condição de teste: barra de cobre de 16 mm de espessura por 200 mm de largura processada na 503U-3-C. Valor: força nominal de 500 kN e faixa de furo de Φ4,3 a Φ30 mm. Base de comparação: a 303U-3-C da mesma família, limitada a 12 mm × 160 mm e furos de Φ4,3 a Φ25 mm com 300 kN. Efeito: a faixa pesada de barramento é coberta sem necessidade de uma segunda máquina.
Condição de teste: furação com posicionamento automático sob controle de quatro eixos servo. Valor: precisão de posicionamento de 0,2 mm, com curso de 500 mm no eixo X de puncionamento e de 1.000 mm no eixo X de corte. Base de comparação: furação com gabarito e marcação manual, em que cada furo exige conferência humana. Efeito: a marcação prévia e o retrabalho de conferência dimensional deixam de existir no processo.
Condição de teste: dobra seriada sob controle PLC na unidade de dobra da 503U-3-C. Valor: precisão de dobra de ±1°, reproduzível ciclo a ciclo. Base de comparação: dobra hidráulica com batente manual, cuja repetibilidade depende do operador e da temperatura do óleo. Efeito: o lote sai com ângulos uniformes, sem ajuste entre peças.
Condição de teste: barra de seção pesada processada em uma única fixação. Valor: capacidade de 16 mm × 200 mm, com corte e dobra na mesma passagem. Base de comparação: máquinas 3 em 1 de entrada, limitadas a 10 ou 12 mm de espessura. Efeito: quadros de média tensão e barramentos de subestação são produzidos sem etapa intermediária de preparo.
Barras de até 16 mm de espessura por 200 mm de largura, com força nominal de 500 kN e furos de Φ4,3 a Φ30 mm.
Não. O comprimento de corte é controlado por servo motor e o posicionamento tem precisão declarada de 0,2 mm, o que elimina a marcação prévia e o gabarito.
Quatro eixos servo, com curso de 500 mm no eixo X de puncionamento, 1.000 mm no eixo X de corte e 200 mm no eixo Y.
Máquina Processadora de Barramentos CNC 503U-3-C - 16mm x 200mm
1. Imagem Principal:
Esta série de 503U-3-C Processadora de Barramentos Hidráulica 16mm 200mm possui três unidades integradas: puncionamento (furo), corte e dobra. É extremamente fácil ajustar cada unidade de forma independente para reduzir o tempo de ciclo e maximizar a eficiência na fabricação de maquinário para barramento de cobre.
A unidade de dobra utiliza um sistema de controle PLC importado, que garante estabilidade operacional e alta precisão dimensional. Este equipamento é amplamente utilizado para processar barramentos de cobre e alumínio em diferentes especificações. Através de suas unidades operativas, é possível realizar rapidamente processos como corte, puncionamento (furos circulares e oblongos), dobra horizontal (chata), dobra vertical e recartilhamento. Ao trocar os moldes, a máquina realiza operações especiais como prensagem plana, gravação em relevo, processamento de conectores de cabos e esmagamento plano.
2. Três Unidades de Trabalho (3 em 1):

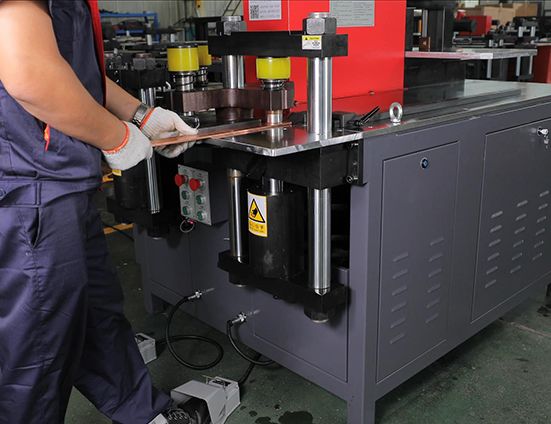

1) Unidade de Puncionamento (Furação):

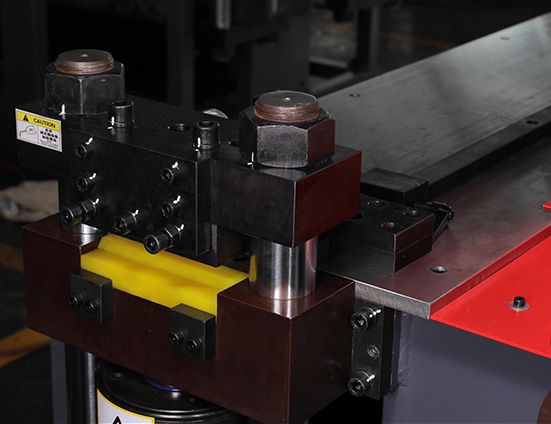

2) Unidade de Corte (Tesoura):

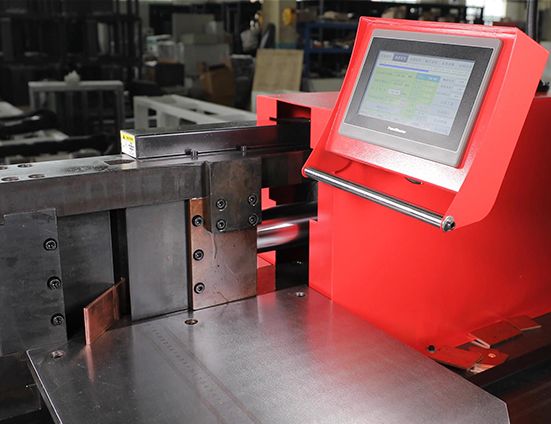

3) Unidade de Dobra (Dobradeira CNC):
Confira nossa linha completa de máquinas para painéis elétricos para otimizar sua oficina.
3. Embalagem e Envio:
1) Primeiramente, a máquina é protegida com filme plástico impermeável.
2) Em seguida, é acondicionada em uma robusta caixa de madeira (padrão exportação).
4. Assistência Técnica e Serviço:
Suporte técnico disponível para garantir que sua produção nunca pare.
Nossa equipe técnica resolve dúvidas via chamadas de vídeo em tempo real. Qualidade e compromisso com o setor elétrico brasileiro são nossos pilares.
E-mail: [email protected]
Whatsapp: +8613853146766
www.busbarmc.com
Vídeos Demonstrativos - Dobra de Barramentos CNC:
FAQ – Perguntas Frequentes sobre a Processadora 503U-3-C
1. Qual a função principal deste equipamento?
A 503U-3-C integra três funções essenciais: furação (puncionamento), corte e dobra em uma única estação de trabalho para barramentos de até 16mm x 200mm.
2. Quais materiais podem ser processados?
Ideal para barras de cobre eletrolítico e alumínio, atendendo às normas de condutividade para quadros elétricos.
3. O sistema de dobra é preciso?
Sim, a unidade de dobra conta com sistema PLC de alta precisão, garantindo ângulos repetíveis para montagens de painéis TTA/PTTA.
4. É possível fazer furos oblongos?
Sim, a máquina realiza furos redondos e oblongos (rasgos). Temos diversos moldes de puncionamento disponíveis.
5. Como funciona a assistência técnica no Brasil?
Oferecemos suporte remoto 24h e vídeos tutoriais detalhados para manutenção e troca de ferramentas.
6. Quais indústrias utilizam esta máquina?
Fabricantes de painéis elétricos, cabines primárias, transformadores e empresas de manutenção industrial no setor metal-mecânico.
