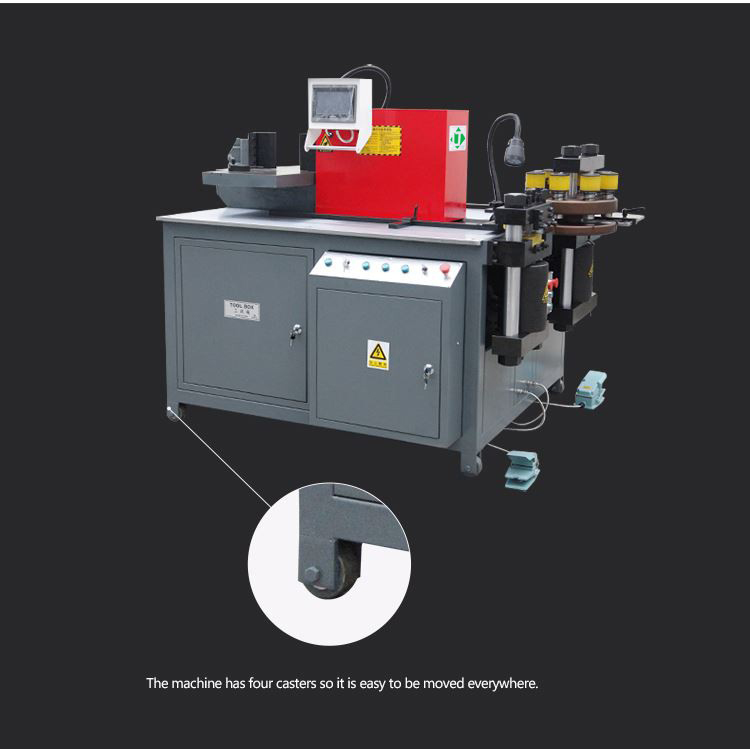

Máquina de fabricação de barramentos de cobre e alumínio de alta qualidade, desenvolvida para processamento CNC preciso e eficiente. Ideal para painéis elétricos, quadros de distribuição, subestações e fabricantes do setor elétrico, garante produtividade elevada, acabamento superior e confiabilidade industrial em aplicações de energia.
A 303E-3-S é a máquina 3 em 1 de fabricação de barramentos de cobre e alumínio indicada para quem precisa de puncionamento, corte e dobra na mesma bancada, com apenas 1.420 kg. Ela entrega força de puncionamento de 300 kN, com furos de Φ4,3 a Φ25 mm em barras de até 12 mm de espessura e 160 mm de largura. A unidade de corte cisalha a mesma faixa de 12 × 160 mm e a unidade de dobra vertical aplica 300 kN, com dobra horizontal de até 100 mm de largura e ângulo máximo de 90°. A precisão de dobra é de ±1°, com repetibilidade de ±0,3°. O conjunto é acionado por três motores de 4 kW (3 × 4 kW) e ocupa 1.800 × 1.400 × 1.480 mm. Aplicação típica no Brasil: painéis elétricos, QGBT, quadros de distribuição e manutenção de subestações.
Valores conforme ficha técnica do modelo. Cada parágrafo é autônomo e informa condição de teste, valor e base de comparação.
Condição de teste: barra de cobre de 12 mm de espessura por 160 mm de largura processada nas três unidades da 303E-3-S. Valor: 300 kN de força de puncionamento, corte de 12 × 160 mm e dobra vertical de 300 kN. Base de comparação: bancada composta por três máquinas de função única, em que a peça circula entre estações. Efeito: a barra é processada sem sair da máquina, eliminando o transporte interno e o risco de dano na movimentação.
Condição de teste: produção contínua de peças com o mesmo ângulo de dobra. Valor: precisão de dobra de ±1° com repetibilidade de ±0,3°. Base de comparação: dobradeira hidráulica com batente manual, cuja dispersão entre peças cresce ao longo do turno. Efeito: a repetibilidade de ±0,3° mantém as peças idênticas no lote, condição necessária para montagem seriada de barramentos.
Condição de teste: barra de 160 mm de largura com furos de diâmetros variados. Valor: faixa de furo de Φ4,3 mm a Φ25 mm em espessura de até 12 mm. Base de comparação: furação com broca de mão e gabarito, limitada pela espessura e sujeita a rebarba na saída. Efeito: furos circulares e oblongos saem prontos na mesma passagem, sem etapa de acabamento.
Condição de teste: instalação em oficina de fabricação de painéis elétricos. Valor: potência total de 3 × 4 kW, peso de 1.420 kg e dimensões de 1.800 × 1.400 × 1.480 mm. Base de comparação: processadoras 3 em 1 de maior porte, como a 803U-3-C, que pesa de 1.400 kg a 2.100 kg conforme a versão de força. Efeito: atende oficinas com espaço reduzido e rede trifásica padrão.
300 kN, com faixa de diâmetro de furo de Φ4,3 mm a Φ25 mm em barras de até 12 mm de espessura.
12 mm, tanto na unidade de puncionamento quanto na de corte, com largura de até 160 mm.
±0,3°, com precisão absoluta de dobra de ±1° e ângulo máximo de 90° na dobra horizontal.
Máquina de Fabricação de Barramentos de Cobre e Alumínio de Alta Qualidade
Descrição do Produto:

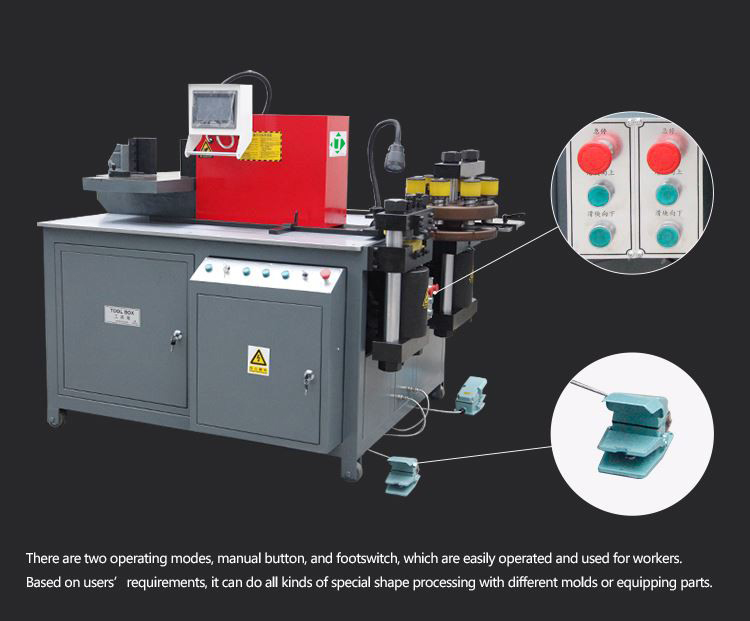

Esta série de máquinas de fabricação de barramentos de cobre e alumínio 3 em 1 integra três unidades funcionais: puncionamento, corte (cisalhamento) e dobra. Cada unidade pode ser ajustada de forma independente, reduzindo o tempo de preparação e aumentando significativamente a eficiência de produção. É amplamente utilizada na fabricação de painéis elétricos, quadros de distribuição, barramentos elétricos, subestações e sistemas de energia.
Imagens Detalhadas:
1. Unidade de Corte (Cisalhamento):
2. Unidade de Puncionamento:
3. Unidade de Dobra:
Parâmetros Técnicos Detalhados:
| Função | Item | 303U-3-C |
| Puncionamento | Força Máxima de Puncionamento (KN) | 300 |
| Faixa de Diâmetro de Puncionamento (MM) | Ø4.3-Ø25 | |
| Espessura Máxima (MM) | 12 | |
| Largura Máxima (MM) | 160 | |
| Corte / Cisalhamento | Espessura Máxima de Corte (MM) | 12 |
| Largura Máxima de Corte (MM) | 160 | |
| Dobra Vertical | Força Máxima de Dobra (KN) | 300 |
| Espessura Máxima (MM) | 12 | |
| Largura Máxima (MM) | 160 | |
| Dobra Horizontal | Largura Máxima (MM) | 100 |
| Ângulo Máximo (Grau) | 90° | |
| Dimensões Externas | MM | 1800 * 1400 * 1480 |
| Potência | KW | 3 * 4kw |
| Peso | KG | 1420kg |
| Precisão CNC | Precisão de Dobra | ±1° |
| Precisão de Repetição da Dobra | ±0.3° |
Amostras da Máquina de Fabricação de Barramentos de Cobre e Alumínio:
Fábrica:
Vídeos da Máquina de Barramentos LT:
FAQ – Máquina de Fabricação de Barramentos de Cobre e Alumínio (3 em 1)
1. Quais processos esta máquina de barramentos 3 em 1 pode realizar?
A máquina integra três funções principais: puncionamento, corte (cisalhamento) e dobra de barramentos. Cada unidade pode operar de forma independente.
2. Quais materiais podem ser processados?
A máquina é adequada para o processamento de barramentos de cobre e alumínio dentro das faixas especificadas de largura e espessura.
3. Qual é a força máxima de puncionamento?
A força máxima de puncionamento é de 300KN.
4. Qual é a faixa de diâmetro para puncionamento?
A faixa de diâmetro de puncionamento é de Ø4.3mm a Ø25mm.
5. Qual é a capacidade máxima de corte?
A unidade de corte permite o processamento de barramentos com até 12mm de espessura e 160mm de largura.
6. Qual é a força máxima de dobra?
A unidade de dobra vertical fornece uma força máxima de 300KN.
7. Qual é a precisão de dobra?
A precisão de dobra é de ±1°, com precisão de repetição de ±0.3°.
8. Em quais indústrias esta máquina é amplamente utilizada?
É amplamente utilizada na fabricação de painéis elétricos, quadros de distribuição, equipamentos de comutação, subestações, oficinas de transformadores e sistemas de distribuição de energia elétrica.
