Otimize sua produção com a Máquina de Barramento 303U-3. Equipamento 3 em 1 de alta performance para furar, cortar e dobrar barras de cobre eletrolítico com precisão CNC. Ideal para fabricantes de painéis elétricos, quadros de distribuição e switchgears no Brasil. Aumente a produtividade, reduza o desperdício de material e garanta acabamento profissional em barramentos de alta e baixa tensão. Solicite um orçamento agora!
A 303U-3 é a máquina 3 em 1 indicada para o fabricante de painéis elétricos que precisa de furo, corte e dobra na mesma referência, com precisão de nível CNC em um equipamento de 1.320 kg. Ela opera com força nominal de 300 kN e processa barras de cobre e alumínio de até 12 mm de espessura por 160 mm de largura. A faixa de furação é de Φ4,3 a Φ25 mm, a dobra vertical chega a 10 × 100 mm e a dobra horizontal trabalha com 160 mm de largura. A precisão de dobra é de ±1°, com repetibilidade de ±0,5°. O acionamento é feito por três motores de 4 kW (3 × 4 kW) e a mesa de trabalho mede 1.650 × 1.050 mm. Aplicação típica no Brasil: quadros de distribuição, QGBT, painéis de alta e baixa tensão e manutenção de subestações.
Valores conforme ficha técnica do modelo. Cada parágrafo é autônomo e informa condição de teste, valor e base de comparação.
Condição de teste: barra de cobre de 12 mm × 160 mm processada na 303U-3. Valor: 300 kN de força nominal, furo de Φ4,3 a Φ25 mm, corte de 12 × 160 mm e dobra horizontal de 160 mm de largura. Base de comparação: bancada de oficina com prensa, guilhotina e dobradeira separadas. Efeito: a peça passa pelas três etapas sem perda da referência de furação.
Condição de teste: produção seriada de barramentos com ângulo de dobra fixo. Valor: precisão de dobra de ±1° com repetibilidade de ±0,5°. Base de comparação: dobra hidráulica com batente graduado, cuja dispersão angular aumenta ao longo do turno. Efeito: peças de um mesmo lote são intercambiáveis na montagem do quadro.
Condição de teste: produção de barramentos de alta e baixa tensão. Valor: capacidade de 12 × 160 mm e faixa de furo de Φ4,3 a Φ25 mm. Base de comparação: máquinas de entrada limitadas a 10 mm de espessura, insuficientes para barramento de média tensão. Efeito: a faixa de 10 a 12 mm, predominante em quadros de distribuição, é atendida por um único equipamento.
Condição de teste: instalação e movimentação em oficina de painéis elétricos. Valor: peso de 1.320 kg, dimensões de 1.720 × 1.220 × 1.240 mm, mesa de 1.650 × 1.050 mm e potência de 3 × 4 kW. Base de comparação: centros de processamento 3 em 1 de maior porte, com peso e área muito superiores. Efeito: a máquina é instalada em oficina padrão e movimentada com paleteira.
Três funções em uma única bancada: puncionamento (furação), corte por cisalhamento e dobra horizontal ou vertical.
Barras de até 12 mm de espessura por 160 mm de largura, faixa indicada para barramentos de alta e baixa tensão.
Precisão de ±1° com repetibilidade de ±0,5°, o que garante padronização em produção de larga escala.

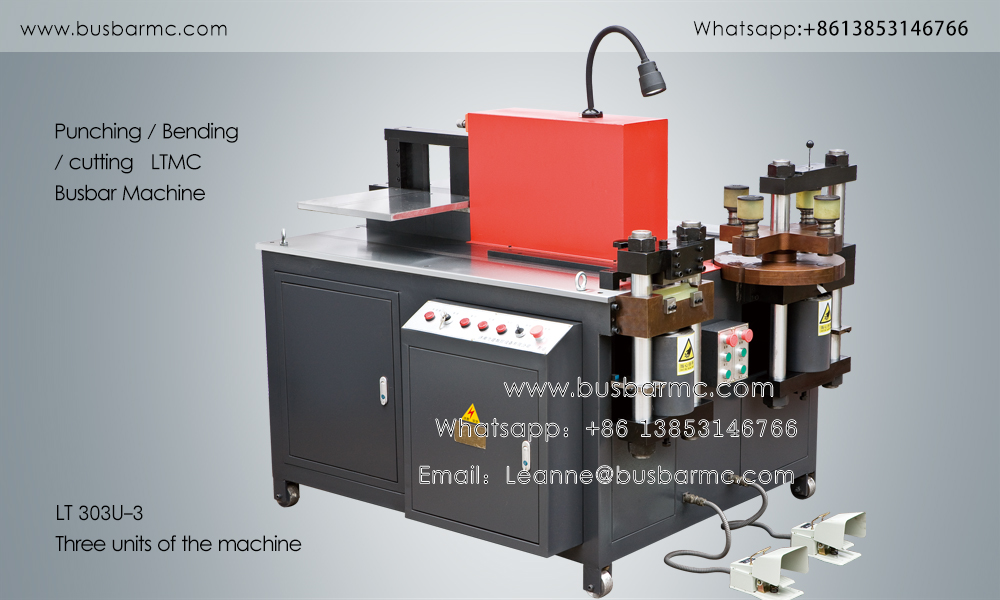

Descrição do Produto: Máquina de Barramento CNC 3 em 1 - Furar, Cortar e Dobrar Cobre 303U-3
A máquina de barramento LT-303U-3 é a solução definitiva para a fabricação de painéis elétricos.
Esta estação de trabalho CNC de mesa única integra as funções de puncionamento (furação), dobra e corte em um único equipamento robusto. Projetada para otimizar a produção de barramentos blindados e sistemas de distribuição de energia.
A capacidade máxima de processamento é de 12mm de espessura e 160mm de largura.
Amostras de Processamento Industrial
Função de Puncionamento (Furação):
A unidade de furação permite criar furos redondos, oblongos (ovais) e quadrados com precisão milimétrica, essencial para a conexão de disjuntores e barramentos em quadros de comando.
Função de Corte (Guilhotina):
O sistema de corte garante uma superfície plana, limpa e sem rebarbas, reduzindo a resistência de contato nas junções elétricas.
Função de Dobra CNC:
Capaz de realizar dobras verticais (tipo "espada"), dobras chatas (horizontais) e dobras em "U", atendendo aos projetos mais complexos de engenharia elétrica.
Outras Funcionalidades e Versatilidade
Nosso Serviço e Suporte Técnico no Brasil
Somos responsáveis pelo seu suporte pós-venda completo. Se você tiver qualquer dúvida técnica sobre a operação da máquina para fabricação de painéis, nossa equipe está pronta para ajudar.
Oferecemos consultoria sobre manutenção preventiva, troca de matrizes de furação e otimização de processos de dobra CNC.
Atendemos fabricantes em mais de 100 países, garantindo tecnologia de ponta para o setor de energia.
Contato Comercial
WhatsApp: +8613853146766
Skype: Leanne.Li88
Website Oficial: https://www.maquinabarramento.com
E-mail: [email protected]
Parâmetros Técnicos (Technical Parameters)
| Itens / Especificações | Modelo |
| 303U-3 | |
| Força Nominal (kn) | 300 |
| Faixa de Diâmetro de Furação (mm) | ф4.3～ф25 |
| Espessura Máxima (mm) | 12 |
| Largura Máxima (mm) | 160 |
| Espessura Máx. de Corte (mm) | 12 |
| Largura Máx. de Corte (mm) | 160 |
| Largura Máx. de Dobra Horizontal (mm) | 160 |
| Espessura Máx. de Dobra Horizontal (mm) | 12 |
| Tamanho Máx. de Dobra Vertical (mm) | 10×100 |
| Potência (kw) | 3×4KW |
| Precisão de Dobra (graus) | ±1° |
| Precisão de Repetibilidade de Dobra | ±0.5° |
| Tamanho da Mesa de Trabalho (mm) | 1650×1050 |
| Dimensões Externas (mm) | 1720×1220×1240 |
| Peso Total (kg) | 1320KG |
Demonstração da Operação: Máquina de Dobra CNC para Barramentos de Cobre
FAQ - Perguntas Frequentes sobre a Máquina de Barramento 303U-3:
1. Quais funções a máquina 303U-3 executa?
Ela integra puncionamento (furos redondos, oblongos e quadrados), corte preciso e dobras (vertical, horizontal e em U).
2. Qual a capacidade de processamento de cobre e alumínio?
A máquina processa barras de até 12mm de espessura por 160mm de largura, ideal para barramentos de alta e baixa tensão.
3. Qual a precisão do sistema de dobra CNC?
Oferece precisão de ±1° com repetibilidade de ±0.5°, garantindo padronização industrial em larga escala.
4. É possível realizar outras funções além das básicas?
Sim, com a troca de moldes/matrizes, é possível realizar processos de gravação (embossing), recalque, torção e crimpagem de terminais de cabos.
5. O equipamento é fácil de movimentar na fábrica?
Sim, a máquina possui rodízios (rodas) industriais integrados, facilitando o rearranjo do layout da oficina conforme a necessidade.
6. Para quais setores esta máquina é indicada?
Ideal para fabricantes de quadros elétricos, cabines primárias, subestações, sistemas de busway e construção de redes de transmissão.
