Otimize a condutividade dos seus painéis com a Fresadora de Barramento de Cobre CNC LT CNCMN-200A. Equipamento de alta precisão projetado para fresagem de superfícies e ranhuras em barras de cobre e alumínio. Essencial para fabricantes de switchgears e transformadores que buscam eliminar a resistência de contato e garantir acabamento industrial superior. Tecnologia CNC avançada para o setor elétrico brasileiro. Aumente sua eficiência produtiva agora.
A CNCMN-200A é a fresadora CNC de extremidades e chanfro indicada para eliminar a resistência de contato nas conexões de barramento, e não apenas para dar acabamento estético. Ela executa fresamento de cantos, chanfrado e raio R em barramentos de cobre e alumínio com espessura de 4 a 16 mm, largura de 30 a 200 mm e comprimento de 150 a 6.000 mm. O fuso atinge 6.000 rpm com motor principal de 3,7 kW, e o magazine em linha de seis estações permite troca automática com suportes BT40. O controle é CNC de cinco eixos, com precisão de posicionamento de ±0,08 mm em X e Y e de ±0,05 mm em Z. A potência total instalada é de 12 kW e a máquina ocupa 2.260 × 1.580 × 2.100 mm. Aplicação típica: barramentos de switchgear, quadros elétricos e subestações.
Valores conforme ficha técnica do modelo. Cada parágrafo é autônomo e informa condição de teste, valor e base de comparação.
Condição de teste: barra de cobre eletrolítico de 4 a 16 mm de espessura e 30 a 200 mm de largura fixada na CNCMN-200A. Valor: precisão de posicionamento de ±0,08 mm nos eixos X e Y e de ±0,05 mm no eixo Z, com fuso girando a 6.000 rpm. Base de comparação: chanfro feito com esmerilhadeira ou lima, que não reproduz ângulo nem raio constante entre peças. Efeito: a superfície de contato passa a ser geométrica e repetível, o que reduz a resistência de contato da junta.
Condição de teste: troca de ferramenta entre barras de espessuras diferentes na faixa de 4 mm a 16 mm. Valor: magazine em linha com seis estações e troca automática em suportes BT40. Base de comparação: fresadora de cabeçote fixo, em que cada troca de ferramenta é manual e interrompe o ciclo. Efeito: a passagem de barra fina para barra grossa deixa de ser gargalo de produção.
Condição de teste: processamento de barra longa de até 6.000 mm, com curso de 525 mm no eixo X a 15 m/min. Valor: comprimento processável de 150 a 6.000 mm sob uma única referência de fixação. Base de comparação: fresamento de extremidade em peças curtas, que exige reposicionamento e nova referenciação. Efeito: as extremidades de barras longas saem alinhadas entre si.
Condição de teste: instalação em piso industrial padrão, com ar comprimido disponível. Valor: potência total instalada de 12 kW, sendo 2 kW por servo nos eixos X e Y, 1 kW no eixo Z e 2 kW na bomba hidráulica, com pressão de ar de 0,6 a 0,8 MPa. Base de comparação: centros de usinagem de propósito geral, com demanda de potência e área muito superiores. Efeito: a máquina ocupa 2.260 × 1.580 × 2.100 mm e opera em rede industrial padrão.
Barras de cobre e alumínio com espessura de 4 a 16 mm, largura de 30 a 200 mm e comprimento de 150 a 6.000 mm.
Cinco eixos CNC, com precisão de posicionamento de ±0,08 mm nos eixos X e Y e de ±0,05 mm no eixo Z.
Por magazine em linha com seis estações e troca automática em suportes BT40, com fuso de 6.000 rpm e motor principal de 3,7 kW.
MÁQUINA CNC DE CHANFRO E ARREDONDAMENTO DE BARRAMENTO CNCMN-200A
A função principal deste centro de processamento de arco de barramento é realizar o fresamento de cantos, chanfrado de barras de cobre e processamento de arco (R) nas extremidades de barramentos de cobre e alumínio com espessura de 4-16mm e largura de 30-200mm. Essencial para garantir a segurança e a conformidade técnica em montagens de painéis elétricos.

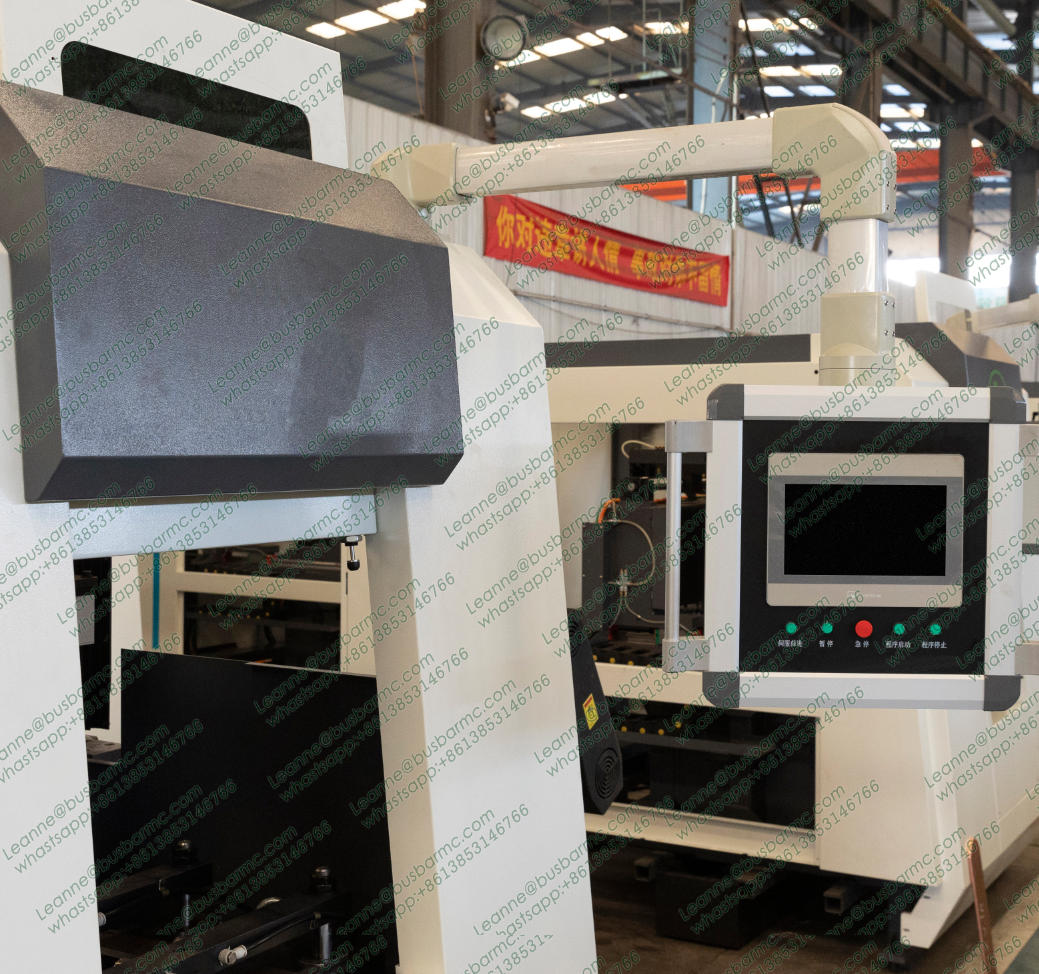

▲ Estrutura mecânica tipo pórtico (Gantry), design simplificado, operação estável e alta rigidez estrutural.

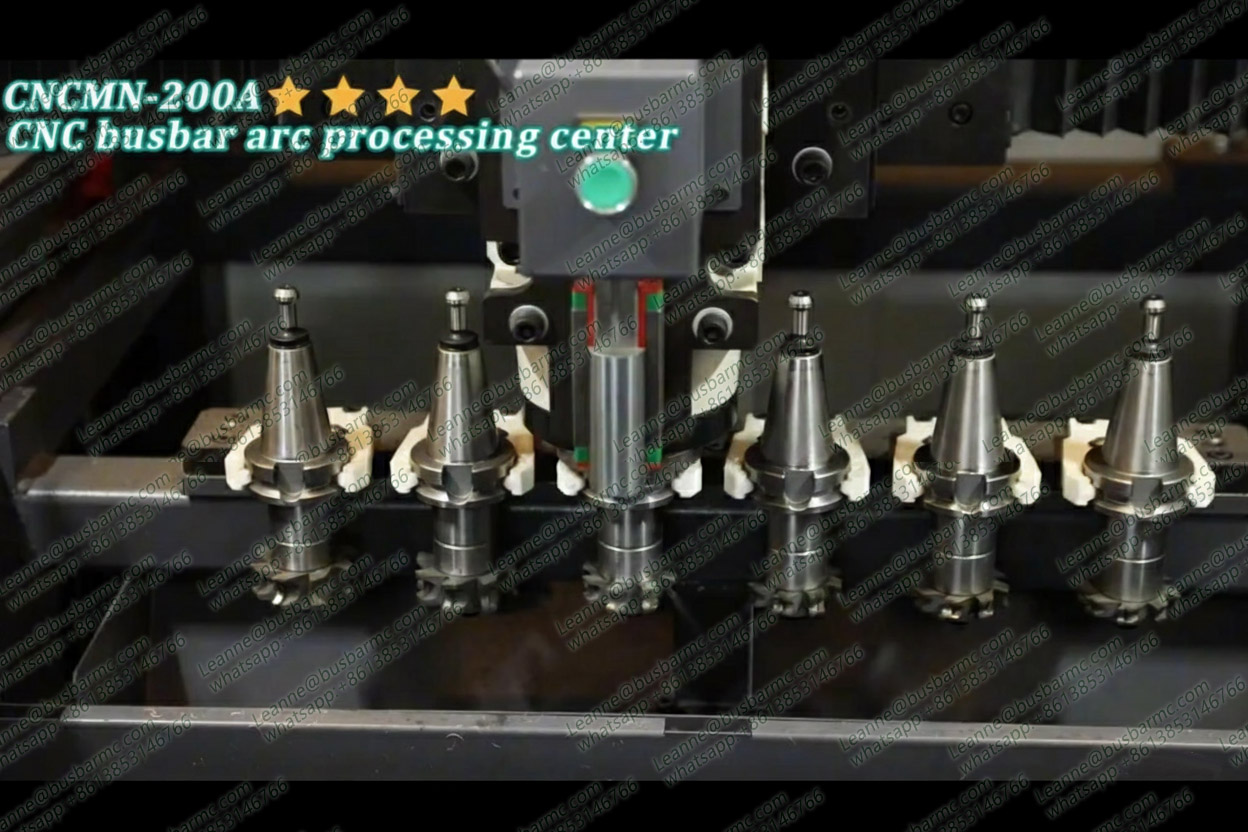

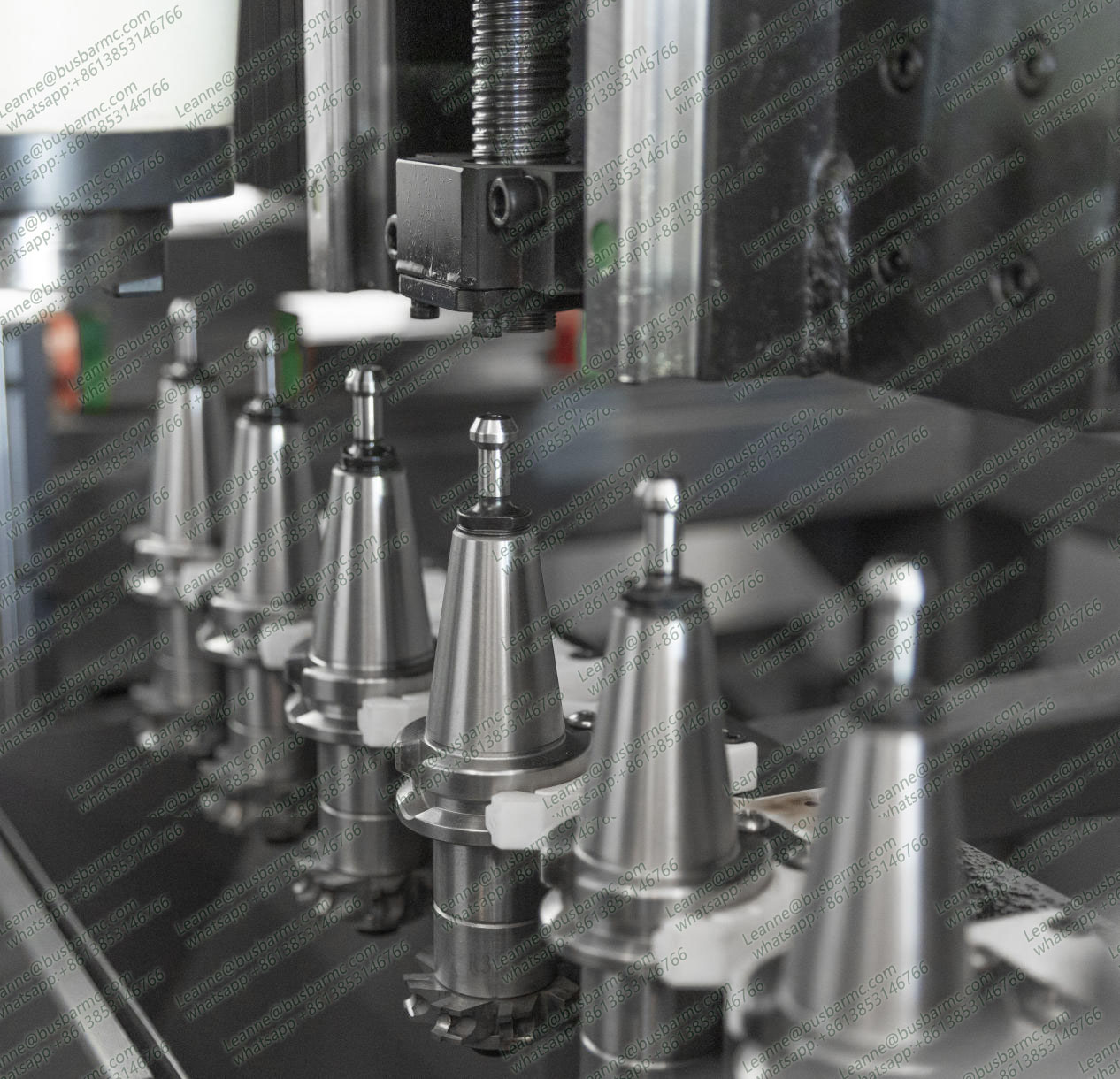

▲ Magazine de ferramentas em linha com seis estações, troca automática de ferramentas com suportes BT40.

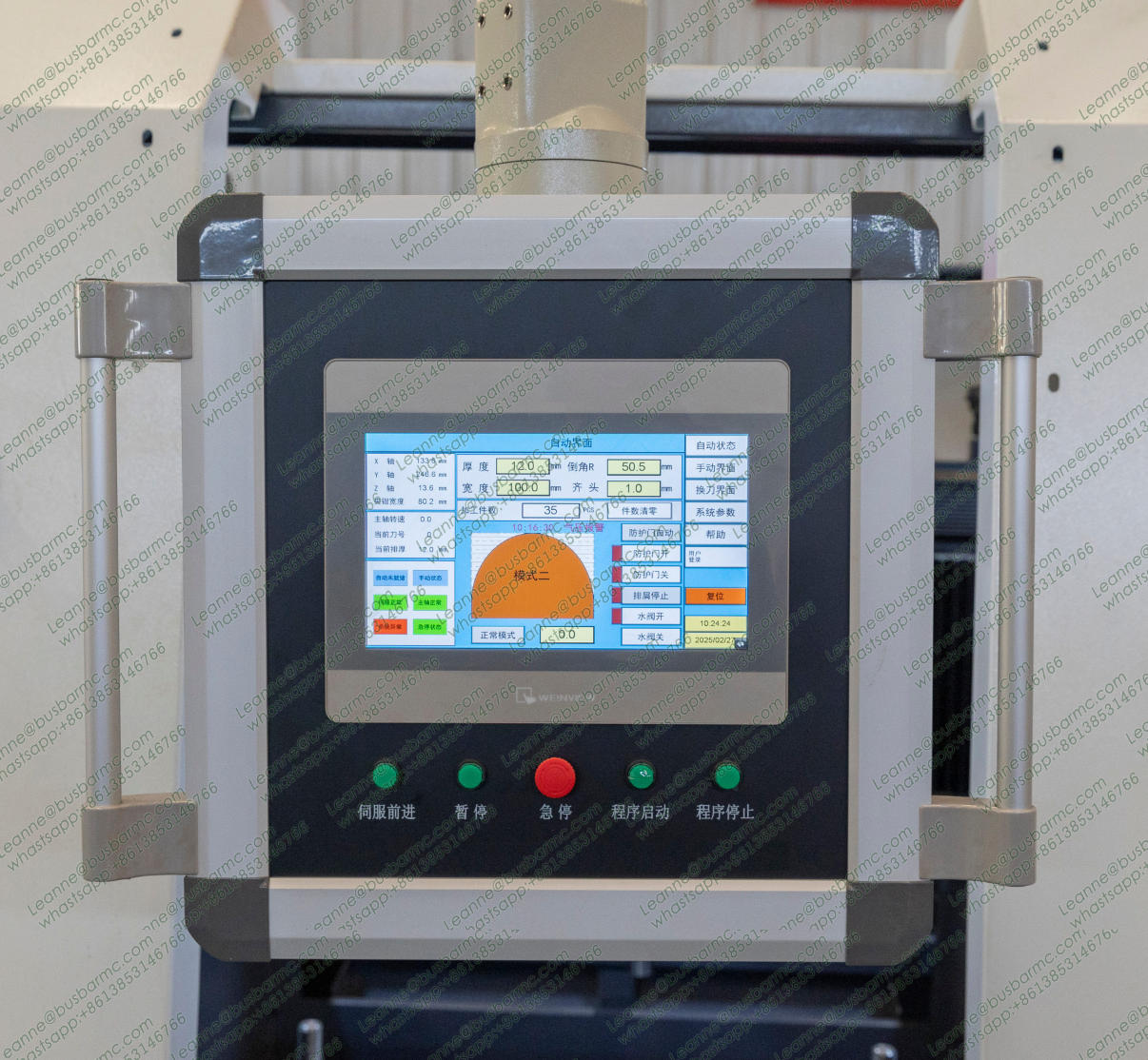

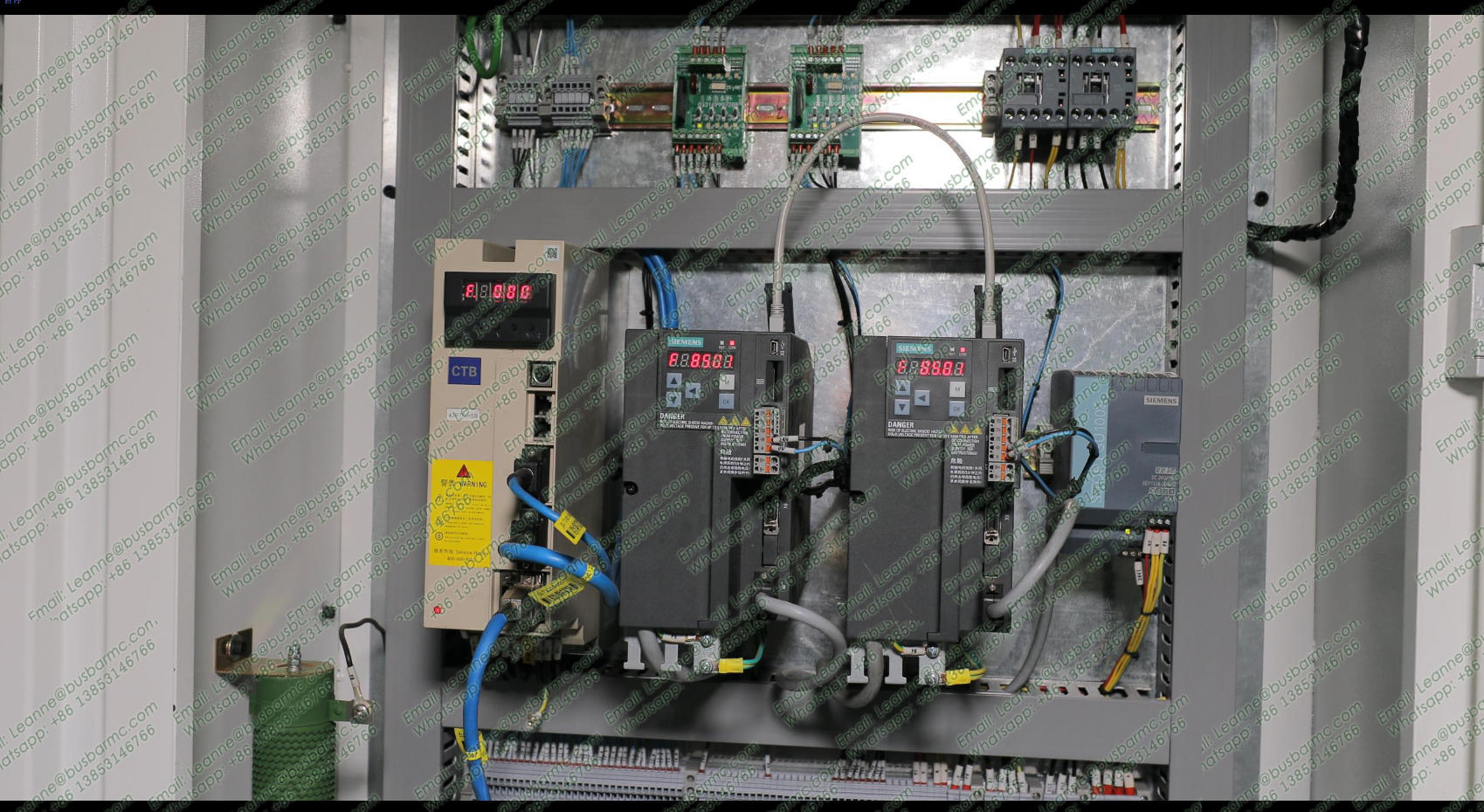

▲ Sistema de controle CNC de 5 eixos com tela LCD de 10.4″ intuitiva para operadores brasileiros.

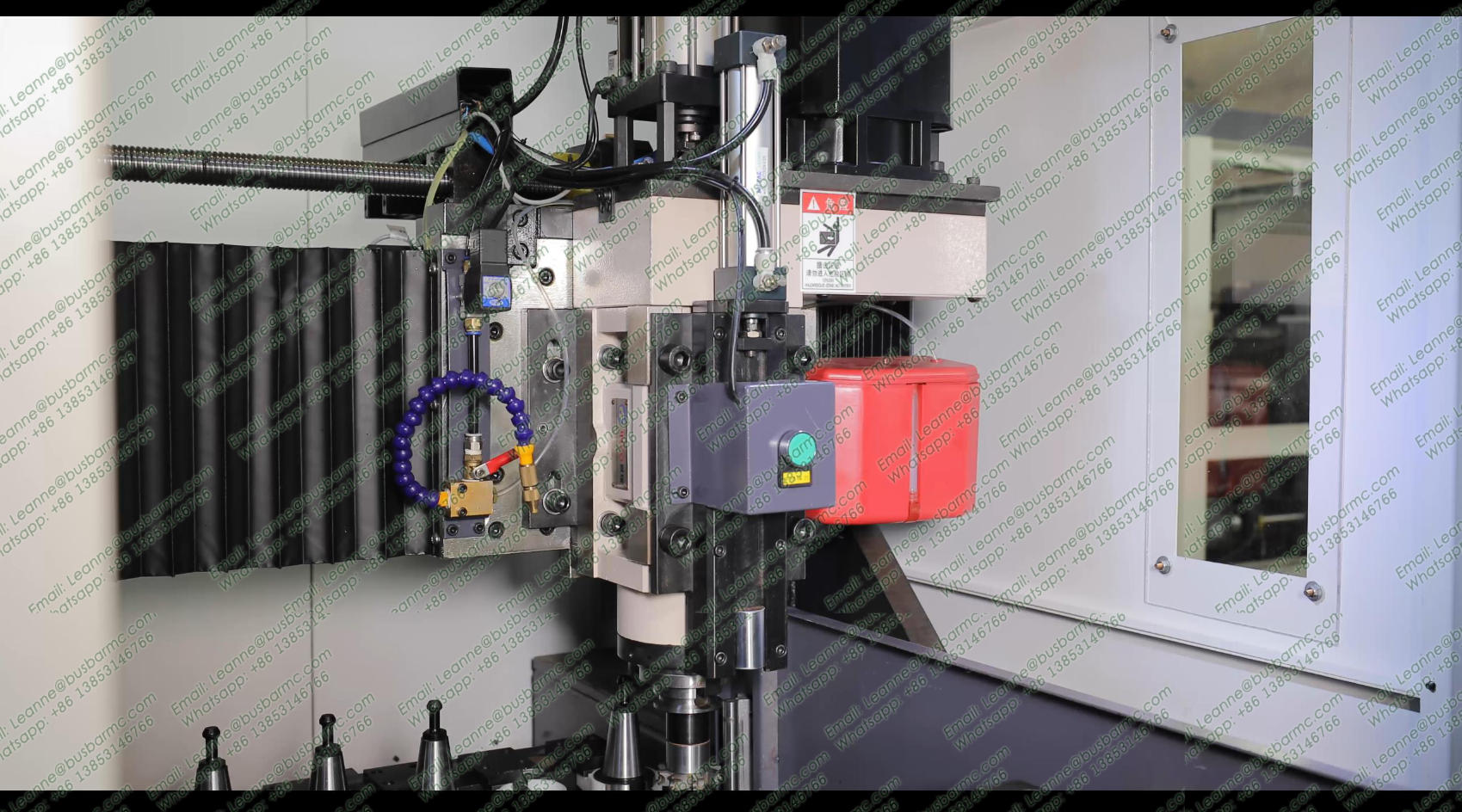

▲ Velocidade máxima do fuso (spindle): 6000 r/min, potência do motor principal: 3.7 KW.
▲ Processa barramentos: comprimento 150-6000mm, largura 30-200mm, espessura 4-16mm.
| No. | Parâmetros Técnicos | Unidade | Valor | No. | Parâmetros Técnicos | Unidade | Valor |
| 1 | Velocidade máx. do spindle | r/min | 6000 | 2 | Potência do motor principal | KW | 3.7 |
| 3 | Curso máximo eixo X | mm | 525 | 4 | Velocidade máx. eixo X | m/min | 15 |
| 5 | Precisão de posicionamento X | mm | ±0.08 | 6 | Curso máximo eixo Y | mm | 500 |
| 7 | Velocidade máx. eixo Y | m/min | 15 | 8 | Precisão de posicionamento Y | mm | ±0.08 |
| 9 | Curso máximo eixo Z | mm | 130 | 10 | Precisão de posicionamento Z | mm | ±0.05 |
| 11 | Comp. máx. processável | mm | 150-6000 | 12 | Largura máx. processável | mm | 30-200 |
| 13 | Espessura máx. processável | mm | 4-16 | 14 | Dimensões da máquina | mm | 2260×1580×2100 |
| No. | Parâmetros Técnicos | Unidade | Valor | No. | Parâmetros Técnicos | Unidade | Valor |
| 1 | Número de eixos CNC | PC | 5 | 2 | Potência motor servo eixo X | KW | 2 |
| 3 | Potência motor servo eixo Y | KW | 2 | 4 | Potência motor servo eixo Z | KW | 1 |
| 5 | Pressão da fonte de ar | MPa | 0.6-0.8 | 6 | Potência motor bomba hidráulica | KW | 2 |
| 7 | Potência total instalada | KW | 12 | ||||
Galeria de Fotos do Equipamento
Máquina de Chanfro CNC para Barramentos
Fresadora de Arco CNC para Cobre

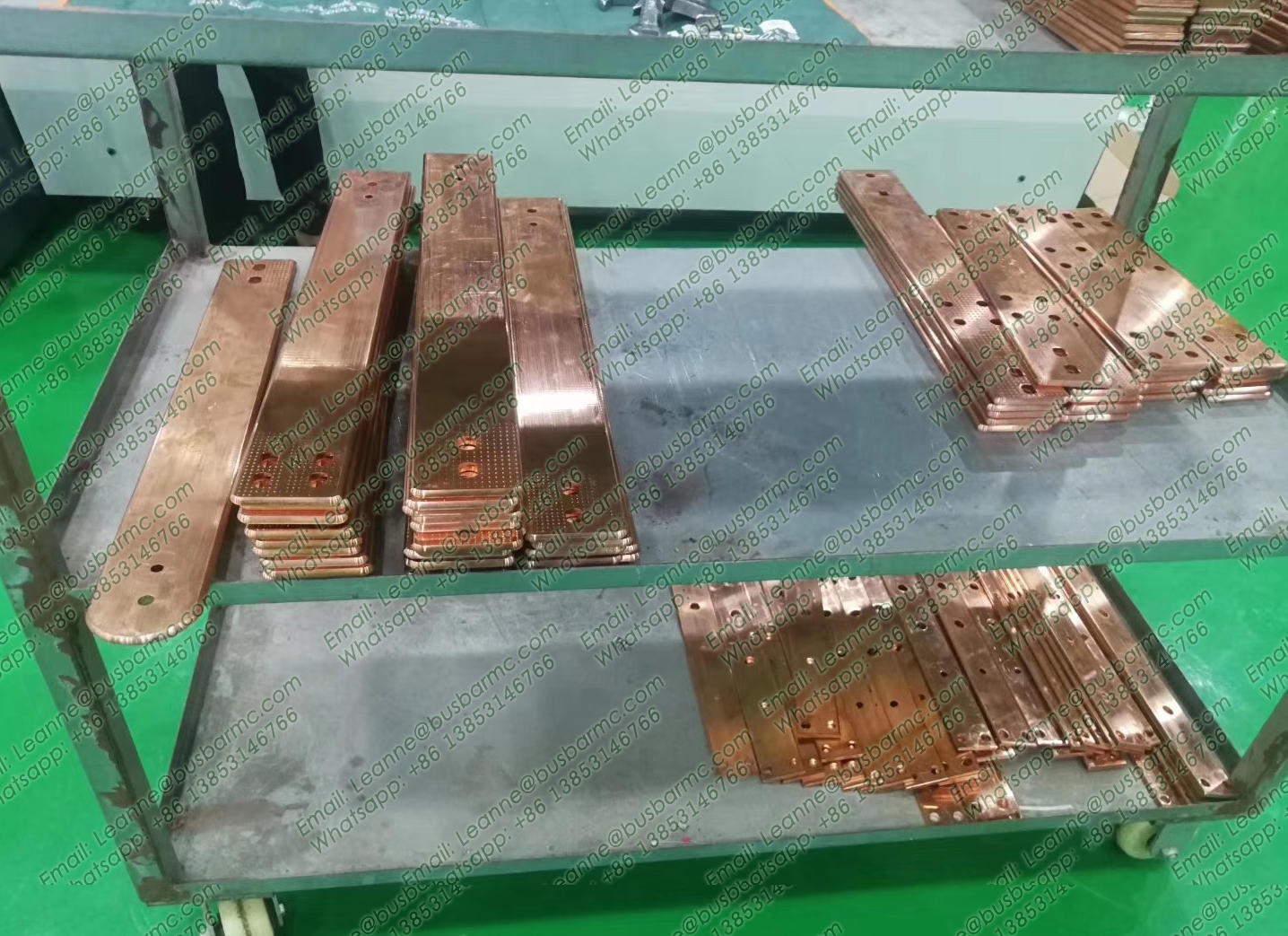

Usinagem de Bordas de Barramento de Cobre
Processadora de Barramento Cobre e Alumínio
| No. | Item | Quantidade | Descrição |
| 1. | Fresas de corte | 6 conjuntos | 4mm, 5mm, 6mm, 8mm, 10mm, 12mm |
| 2. | Dispositivo porta-ferramentas | 1 conj. | Sistema de fixação rápida |
| 3. | Chaves de fenda/Philips | 2 conj. | 2 chaves grandes, 2 chaves pequenas |
| 4. | Sensor de proximidade indutivo | 1 pc | Peça de reposição elétrica |
| 5. | Chave de boca dupla | 1 conj. | Kit de manutenção básica |
Demonstração Operacional: Usinagem de Barramentos no Brasil
Perguntas Frequentes (FAQ)
Q1: Qual a principal aplicação da CNCMN-200A no setor elétrico?
Ela é utilizada para automatizar o acabamento de barras de cobre, realizando chanfros e arredondamento de cantos, o que evita o efeito corona e facilita a montagem em painéis elétricos industriais.
Q2: Como é a precisão do sistema CNC?
A máquina conta com um sistema de 5 eixos que garante precisão de posicionamento de ±0.05mm no eixo Z, assegurando que todas as peças da sua linha de produção de barramentos sejam idênticas.
Q3: É fácil trocar as ferramentas para diferentes espessuras?
Sim, a máquina possui troca automática de ferramentas via magazine de 6 estações, otimizando o tempo de setup para barras de 4mm até 16mm.
